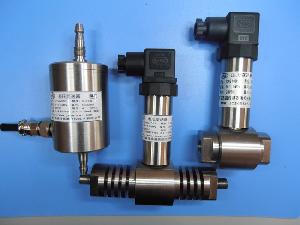

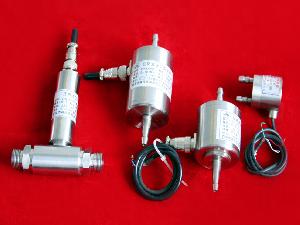

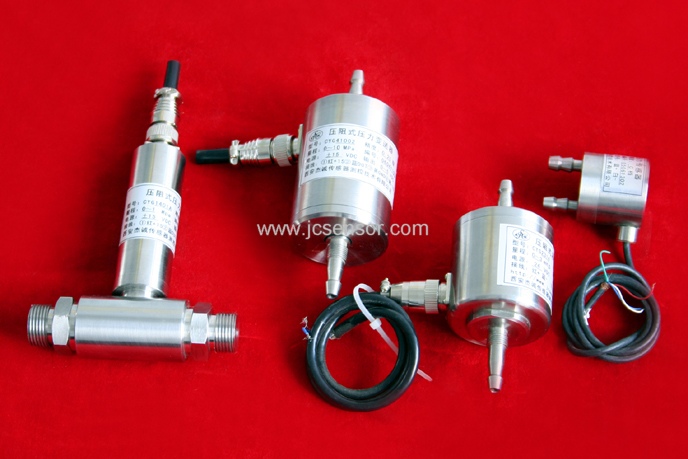

CYG2002差压变送器

点击次数:更新时间:2014-03-31 23:03:36【打印】【返回】

  • 产品型号:
  • 产品价格:
  • 概述
  • 特性
  • 参数
  • 电器连接
  • 尺寸
  • 选型指南

CYG2XXX系列工业过程控制型防爆压力变送器,差压变送器



一、产品综述

CYG2XXX系列工业压力变送器,采用压阻式压力传感器或OEM充油传感器,以及专用变送器线路,将压力信号转换成工业控制的4~20mADC或0~5VDC标准信号,便于工业控制,由于工业控制现场环境较为恶劣,必须考虑防雨、防雷、防腐、防爆等要求,而且要求便于安装。该系列变送器由于结构精巧,稳定性好,可靠性高,安装方便及高性价比,在工业自动化控制系统被广泛应用。

二、特点

   结构精巧

   长期稳定性好

   可靠性高

   适用范围广

   安装方便

三、适用场合

冶金、电力、医药、机械、轻工、石油开采、热能开采、军事工程、工业控制、爆破实验、化工实验。

四、主要技术指标

   测量介质:气体、液体等流体

   测量范围:0~100Pa-100MPa全量程覆盖

   压力类型:表压、绝压、差压等

   过压保护:2X;5X@高可靠;10X@高过载

   输出信号:4~20mADC二线制@12VDC~36VDC,典型为24VDC;0/1~5/10VDC、0~10/20mADC三线@@12VDC~28VDC,典型为15VDC;负载电阻:4~20mA RL=(U-14)/0.02-R(U为电源电压,R为电源内阻)0~5V RL300Ω

   防爆级别:本安EXiaIICT5

   补偿温区:-10~+70

   工作温区:-20~+80

   现场显示:(可选)

     数字表:3 1/2位液晶显示

                 3 1/2位数码显示

         指针表:压力显示

                 百分比显示

五、变送器性能参数分档

   性能参数      分档             A       B      C       D

   精度等级/%                    1.00    0.50   0.25    0.15

   基本误差/±%FS                1.00    0.50   0.25    0.15

   回程误差/%FS                  0.50    0.30   0.20    0.10

   零位温度系数/X10-4/.FS      5.00    3.00   2.00    1.00

   灵敏度温度系数/X10-4/.FS    5.00    3.00   2.00    1.00

   零位时漂/%FS/8小时           0.30     0.20   0.10    0.05

   零位长期时漂/%FS/年           0.50    0.30   0.20    0.10



六、电器连接



七、外形及安装尺寸



八、CYG2XXX压阻式压力变送器选型表

CYG2

压阻式压力变送器



代号

输出信号



 1

4~20mADC二线(默认)



 2

0~5VDC三线



 3

0~10mADC



 4

0~10VDC



 5

0~20mADC61~5VDC



 9

其他.......



代号

螺纹接口



 1

M20X1.5外螺纹压力表接口(默认)



 2

G1/2'



 9

其他........



代号

现场显示



 0

无(默认)



 1

指针式压力显示



 2

指针式0~100%百分比显示



 3

3位半LCD数字显示



 4

3位半LED数字显示



代号

精度等级



P1

0.15%



P2

0.25%



P3

0.5%(默认)



P4

1%



代号

量程及压力方式



0~XKPa、XMPa
0-20MPa

微压0~250,500,1000Pa



普通压力:-100,1,2.5,10,20,25,40,50,60,100,200,600KPa,0~1.0,3.5,6MPa



高压:10,16,25,35,60,100MPa



A绝压



S密封压  G表压(默认)



D差压:双端测无腐蚀绝缘气体/双端测液体



X表示实际测量量程

CYG2

 1

 1

 0

P3-

压阻式压力变送器
