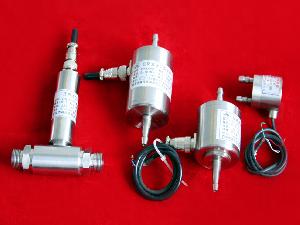

CYG200系列差压传感器
点击次数:更新时间:2014-04-01 00:04:38【打印】【返回】
一、概述
本系列产品是用来测量流体差压的通用高精度传感器,敏感芯片采用计算机辅助设计下的单岛、双岛及岛膜结构等当代最新应力均散技术的特种结构设计,使用先进的微机械加工技术制造生产,大大提高了敏感元件的精度、稳定性等性能,结合本公司先进的温度补偿技术和先进的封装技术制成。具有体积小、重量轻、安装方便、综合性能优、性价比高等特点。
二、特性
优良的线性特征;优良的重复性和迟滞性;极高的稳定性、可靠性;量程覆盖广;多种外形结构可供选择等级高;抗过载能力强;耐静压耐冲击。
三、适用场合
航空航天、石油化工、气动控制、冶金制造、食品加工、医疗卫生、大气监测、军事工程等差压流体压力的测量。
四、技术参数
测量对象:非腐蚀性、非导电性气体、液体等流体。
测量范围:0-±100Pa-2.5MPa
过压保护:≤3X;≤5X@高可靠;≤5X@高过载
恒流供电:6~10mADC or 1~2mADC
恒压供电:15VDC or 12VDC
零位输出:VOS=±10mV
满程输出:VFOS=100mV±40%
50mV±40%@低微量程
工作温区:-40~+80℃
补偿温区:-10~+60℃
绝缘电阻:100MΩ@50VDC
长期稳定性:≤0.2FS/年
五、传感器性能参数:
性能参数 分档 A B C D
零位时漂/%FS/8小时 0.20 0.15 0.10 0.10
零位温度系数/X10-4/°C.FS 5.00 3.00 2.00 1.00
灵敏度温度系数/X10-4/°C.FS 5.00 3.00 2.00 1.00
非线性/±%FS 1.00 0.50 0.20 0.10
不重复性、迟滞/%FS 0.20 0.15 0.10 0.05 六、外形及安装尺寸 七、CYG2XX系列差压传感器选型表
