CYG3000智能数字压力测控仪

点击次数:更新时间:2014-03-31 23:03:26【打印】【返回】

  • 产品型号:
  • 产品价格:
  • 概述
  • 特性
  • 参数
  • 电器连接
  • 尺寸
  • 选型指南

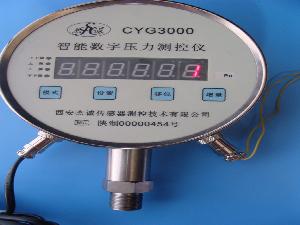

CYG3000智能数字压力测控仪

CYG3000智能变送测控仪是集压力测量、 显示、控制于一体的多功能产品。该产品为全电子结构,前端采用带
隔离膜的压阻式压力传感器,输出信号由高精度、低温漂和高可靠性的放大电路转换为标准信号。
它使用方便,操作简单,调节容易,广泛应用于电力、自来水、水处理、石油、化工、冶金等行业,对流体介质
的压力进行测量、显示和控制,是指针表电接点压力表的理想替代产品


1.特 点:

→ 不用打开机箱就可完成全部调校;
→ 适合所有标准输出的变送器(加接口可适用传感器);
→ 特别适用于测控工业现场的压力、液位、差压;
→ 微处理操作,全数字式调校;
→ 显示选用清晰、稳定、超高亮度的七段数码管;
→ 最大显示值可达99999;
→ 小数点有四个位置可供选择;
→ 拥有m、kPa、MPa等单位显示模式可供选择;
→ 上电自动检测所有发光二极管;
→ 具有上上、上、下、下下限声光报警和接点输出;
→ 每限可任意设定,每限还可任意设置控制域;
→ A/D部分采用高精度之双重积分转换法;
→ 可配标准串行RS232接口输出;
→ 可配无源隔离型4~20mA输出;
→ 可任意设置“基点”值(即变送器零位时仪表要显示的值或变送器安装的海拔高度);
→ 可配接两只相同规格的变送器用于测量密封容器的液位或拦污栅前后的水位差;

拦污栅前后的水位差;

2.性能指标

★ 供电电源: AC220V、50Hz;    ★消耗功率: 8W;
★ 环境温度: -10℃~50℃;        ★环境湿度: 小于90%;
★ 控制触点容量:  AC120V,1A;  DC24,3A;

3.面板说明:





①.上上限报警指示灯;
②.上限报警指示灯;
③.下限报警指示灯;
④.下下限报警指示灯;
⑤.模式键: 同时按下该键和增量键约五秒中后可使仪表进入
设置、标定工作状态;
⑥.设置键: 按设置键可以确认输入的设定值;
⑦.移位键: 按移位键可以改变设定数的位置;
⑧.增量键: 按增量键可使设定位的数值从1~9循环;



4、参数的设定和调校:
4-1显示、输出参数的设定:
  1: 按照步骤4把电源、变送器和仪表连接好之后,打开电源,
约三秒钟仪表自动进入测量状态。在测量状态同时按下
 键约五秒钟,则进入调试工作状态,仪表显
    示“F_ _ _ _ 0 ” 或者显示“F_ _ _ _ 4 ”。

2: 按键使仪表显示“F­_ _ _ _ 1”.

3:  按键仪表进入“基点”设置界面显示“000000”
(如果事先设有“基点”值,那么显示的就不是“000000”,
而是事先设置的基点值)。通过分别按键设置
“基点”值。



4: 按键确认上一步设置的“基点”值,同时进入“最大
测量值”设置界面,仪表显示“P_X.XXX”通过按    和
键设置“最大显示值”。



5: 按键确认上一步设置的“最大显示”值,同时进入

“分度值”设置界面,仪表显示“d_ 000X”,通过按

可使最后一位的显示值在  →1→2→5→  之间循环。

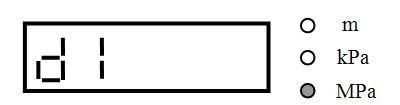

6: 按键确认上一步设置的“分度值”,同时进入“单
位显示”设置界面,仪表显示“d 1 _ _ _ _”,按键可使 单位显示指示灯
在kPa→MPa→mH2O之间上下循环显示:



7: 按键确认上一步设置的“单位显示”,同时进入小
数点设置界面,仪表显示 “d p 1.X X X ”,按键使“小
数点”在千位→百位→十位→无小数点之间循环 。


8: 按键确认上一步设置的“小数点”位置,同时进入
“输出RS232波特率”设置界面,仪表显示“b _ 1200”,
键可使RS232输出的波特率可在1200→2400→
9600→600→1200之间循环。

9: 按键确认上一步设置的“RS232输出波特率”, 同
时又回到调试界面界面,仪表显示“F_ _ _ _1”。



如果要更改上述设置的一些不正确参数,可按键,重复
进行上述1~9的操作步骤。如果无需更改上述设定的参数,
则可按键进入其它的控制参数设置界面、调校界面或者存储界面。
4-2、控制参数的设定:
    1: 在“F_ _ _ _1”界面下按键使仪表显示“F­_ _ _ _2”,
表示仪表进入控制参数设置界面。


2: 在“F_ _ _ _ 2 ”界面下按键,仪表显示“SEb_ _ _ ”
约两秒钟后仪表的上上限指示灯亮,显示为“_ _ XXXX ”,表
示进入上上限设置界面。






通过分别按键可设置上上限的控制参数。
3: 按键确认上上限设定值,同时进入上限值设置界面,
仪表的上限指示灯亮,显示“_ _ XXXX”。

通过分别按键可设置上限的控制参数。
 4: 按键确认上限设定值,同时进入下限值设置界面,仪
表的下限指示灯亮,显示“_ _ XXXX ”。

通过分别按键可设置下限的控制参数。
5: 按键确认下限设定值,同时进入下下限值设置界面,
仪表的下下限指示灯亮,显示“_ _ XXXX ”。



通过分别按键可设置下下限的控制参数。
6: 按 键确认下下限设定值,同时进入控制域设置界面,仪表的上上限、
上限、下限、下下限指示灯全亮,显示:
“_ _ XXXX ”。




 通过分别按键可设置控制域的宽度。
控制域的说明见下图:





 * 以上限控制点为例进行说明,当测量值上升至上限控制域上控制点时上限继电器闭合,当测量值下降至
上限控制域的下控制点时上限继电器断开。上上限控制点的工作过程和上限的完全一样。
* 以下限控制点为例进行说明,当测量值下降至下限控制域的下控制b 点时下限继电器闭合,当测量值上升
至下限控制域的上控制点时下限继电器断开。下下限控制点的工作过程和下限的完全一样。
*如果测量值在控制点附近的变化比较大时,为了防止继电器在短时间内反复的开启、关闭而造成设备损
坏,应根据现场情况将控制域设置的大一些。
*控制域的说明见图:



7: 按键确认控制域的宽度,仪表又回到“F_ _ _ _ 2”
设置状态。



※※如果认为刚才设置的控制参数不合适,可按设置键重复
执行 5-2 的步骤,对控制参数重新进行设置。如果要进
入其它的设置界面,则可按键来实现。
4-3、标定:
*杰诚公司提醒您:在无标准信号源的情况下,严禁进入F3调校状态
1: 在设置状态下按将仪表设置为“F_ _ _ _ 3”。进入标定界面。



2: 按键仪表显示“CAL_ _ _”约三秒钟后自动进入零点调校界面,仪表显示“_ _ 0000 ”。


          2-1:将控制仪紧固于标准压力计接口上,可以下图为参考:



3: 在控制仪所受压力为零的情况下按仪表显示六个小数点“ .  .  .  .  .  .”,表示调零成功。约两秒钟
后仪表自动进入满度调校界面。如果不出现六个小数点,而出现其他错误提示时,应及时的调整其他参数。

通过分别按键将仪表设置为满度显示值。

4: 给变送器加压至满度值,按键仪表显示:……




表示调满度成功。
E1──表示设置参数错误;
E2──表示校满时输入信号过小;
E3──表示校零时输入信号太小或无4~20mA输入;
E4──表示输入信号过大;
约两秒钟后仪表显示“F _ _ _ _ 3”,又返回到调校状态。




***如果认为上述的调校不理想,可以重复5-3的1~4的步骤反复调试,直到满意为止。
提示:此项调校结束后,不准按动“设置”键,应按“增量”键进入F-4
  5: 按键使仪表显示“F­_ _ _ _ 4”。




6: 按键仪表显示“. . . . . .”,存储上述所有的设定值和标定参数。



约两秒后仪表自动进入测量状态。
仪表的调试到此完毕!
5常见故障的分析及排除
5-1、仪表在进入工作状态后,经常出现复位现象。
原因1:电源接触不好,有似接非接的端子。检查与电源有
关的所有端子是否有似接非接之处。
原因2:供电电源不稳定,变化范围太大。仪表正常工作的

     电压是AC242V~AC189V;50HZA1HZ 。
原因3:电网中有非常大开启电流。在仪表电源的电网中有
大功率的设备经常开启,这样会在电网中产生千伏
以上的脉冲电压,最终造成仪表的反复复位。
原因4:与仪表连接的控制回路中继电器工作过于频繁;变
送器的升压或降压速度太快,使继电器来不及作出
正确的反应时,会出现频繁复位。
原因5:与仪表连接的二次回路电源的燥声太大,当继电器
开启时会产生很大的电磁干扰。
  5-2:调校时零点可进入,满度调校不认可。
原因1:仪表内部的A/D转换器被烧坏。
原因2:仪表内部A/D转换器的基准电压大于1.5V;小于
0.5V。
原因3:零点输入电压大于1V。
原因4:取压电阻烧毁。
原因5:仪表的-5V电源没有
6航插接线形式如下:

1、输出采用串行EIA-RS485-C标准;
  2、通讯指令格式:

指令说明:
指令采用不定长格式,“[“”]”包括的部分为可选项
$  为发送命令的起始符,ASCII码为24H
﹡  为回送命令的起始符,ASCII码为2AH
return      是每个命令的结束符,AASCII码为0DH
xx           地址数为从01﹍99,共99个可用地址和1个万能地址00
YY         发送命令,为2字节大写字母组成
nnnnnn    参数,由1字节的符号和4字节的数字和1字节的小数点组成,十进制表示
pp                 校验,由起始符到校验字符之间的字节的ASCII码相加构成,进位不计,值为00﹍FF
9418测控仪默认波特率为1200bps,每次重新加电则自动设定为1200bps.

指令细则

下面详细命令的用法中,均假设已经使用结束符
$xxAD[nn]PP        读(写)地址,无参数(有参数为写地址),nn为要设定的地址值01—99
﹡xxnnpp            回送,nn是回送的地址,为00—99
$xxROpp            读当前压力值
﹡xxnnnnnnpp        回送,nnnnnn为读到的压力值,十进制表示
$xxBD[n]PP      读(写)波特率,n为0,1,2,3,4,5,6分别代表19200,9600,4800,2400,1200,
600,300bps
﹡xxnpp         返回波特率,为0,1,2,3,4,5,6

$xxVRpp            读取软件版本
﹡xxnnnpp       返回软件版本
$xxSL[nnnnnn]PP  读取(设置)调校零值,nnnnnn数值范围为-1999到+9999
﹡xxnnnnnnpp        读取时返回原先设置值,设置时返回修改后的值
$xxSH[nnnnnn]PP  读取(设置)调校满值,nnnnnn数值范围为-1999到+9999
﹡xxnnnnnnpp        读取时返回原先设置值,设置时返回修改后的值
$xxFTpp            写入工厂设置值
﹡xxOKpp

举例说明

例一:在不知道某一变送器地址时想读取该变送器地址。如果该变送器地址是66。
命令码(十六进制):24H30H30H41H44H45H35H0DH
命令码(ASIIC码制):$00ADE5↙
(校验码计算:30H+30H+41H+44H=E5H)
返回值:          ﹡6666D8↙
(校验码计算:36H+36H+36H+36H=D8H)
例二:读取地址值为66变送器的当前压力值。如果当前压力值为零
命令码(十六进制):24H30H30H41H44H45H35H0DH
命令码(ASIIC码制):$66RO0D↙
( 校验码计算:36H+36H+52H+4FH=(01)0DH)
返回值:         ﹡66+0.00085↙
(校验码计算:36H+36H+2BH+30H+2EH+30H+30H+30H=(01)85H)
