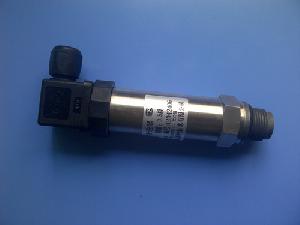

CYG1105平膜压力变送器

一、概述
CYG1105系列压力变送器是专门为解决油田钻井、测井、录井泥浆等易塞引压孔,或含有坚硬小颗粒介质、强震动等恶劣环境而特殊设计制造的。
该系列压力变送器采用高精度、高稳定性、高过载,选用高耐磨特殊材料,并采用特殊退火工艺,进行金属材料热处理,精心制作而成,确保产品的性能和可靠性。该系列压力变送器为全不锈钢圆柱型平膜设计,无引压孔,使用方便。有4~20mA;0~10mA;0~20mA;0~5V;0~10V等多种输出方式。
该系列压力变送器,广泛应用于油田测井、制药、纺织、造纸、食品等粘稠介质,以及强震动的工业现场的压力测量、压力控制,并在国内油田得到较好的应用效果。

二、产品特点
1.膜片采用耐磨材料,无引压孔,抗震动、冲击。
2.耐温度达150℃,温度影响小。
3.高过载、高精度、高稳定性,
4.0~100KPa,200KPa……150MPa全量程覆盖。

三、应用领域

  1. 医药、生化、发酵检测系统。
  2. 泥浆、煤浆、原油、造纸等粘稠介质。
  3.  油井监测控制系统。
  4. 盾构、制砖、水利河坝、水泥砂浆等行业的压力检测。

四、技术参数
被测介质:对316L或17-4PH不锈钢不腐蚀的气体和液体
压力类型:绝对压力、密封参考压力、通气表压力
量程:0~1MPa~5MPa~10MPa~25MPa~35MPa~40MPa~60MPa~               70MPa~110MPa
供电电源:24VDC(10~30 VDC)
输出信号:1-5VDC、0-5VDC、4-20mA可选择(可选择外置变送器)
频率响应:0~1KHz
非线性:0.05%
重复性:0.05%
综合精度:0.1%FS、0.2%FS、0.5% FS
长期稳定性:0.1%FS/年
工作温度:-40~85℃/125℃/150℃/250℃
绝缘电阻:≥500 MΩ/50V
安全过载压力:150%FS (1.5倍满量程)
破坏压力:300%FS (3倍满量程)
振动:5~1000Hz,振幅2mm,X、Y、Z每向30分钟,输出变化小于0.1%FS
冲击:50g;X、Y、Z三向,每向20ms;输出变化小于0.1%FS
连接方式:1/2NPT、M20×1.5或指定
接液材料:17-4PH不锈钢、过程连接件:1Cr18Ni9Ti
泥浆泵压力变送器相对湿度:0~95% RH
外壳防护等级:IP65
出线方式:赫斯曼插头、航空插头、 直接引线
