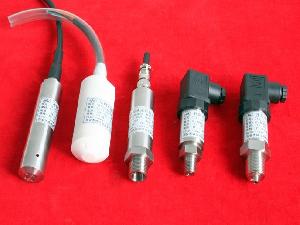

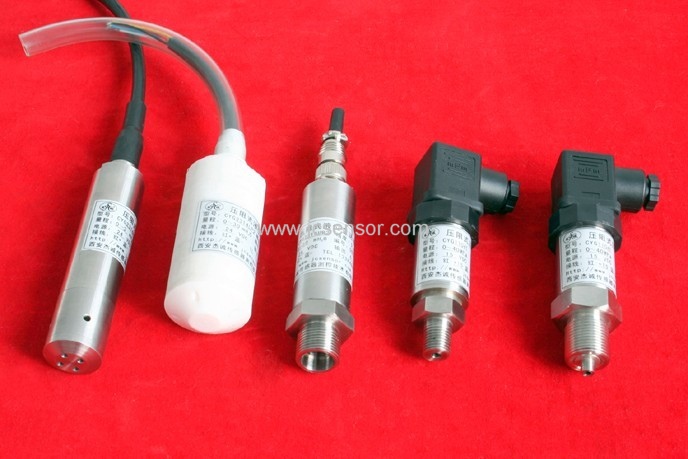

CYG1400系列高精度强防腐压力变送器

点击次数:更新时间:2014-03-31 23:03:47【打印】【返回】

  • 产品型号:
  • 产品价格:
  • 概述
  • 特性
  • 参数
  • 电器连接
  • 尺寸
  • 选型指南

CYG1400系列高精度强防腐压力变送器


一、概述:

  •  本系列产品是我公司与国内某石油大学共同研制,专门用于石油化工等行业进行强腐蚀介质测试工况研制的,外壳及敏感膜片均采用哈斯特10合金或聚四氟乙烯材料,并采用特术结构设计及激光或电子束焊接技术,确保材料及焊缝零缺陷,量程范围涵盖0~100KPa~100MPa表压及绝压。

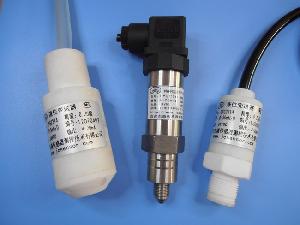

  • 1、0~5KPa~10KPa~1MPa压力范围,外壳采用聚四氟乙烯材料,敏感元件采用扩散硅敏感芯体或充油芯体,导压膜片采用硅或特种材料涂覆工艺,确保介质适应性。
  • 2、0~0.1MPa、0~0.25MPa~150 MPa采用外壳及导压膜片均采用哈氏特10合金,并采用激光或电子束焊接工艺,可测量所有的强酸、强碱以及强氧化性介质,有很强的介质适用性,已大量应用于石油、化工强腐蚀介质测试中。


二、特点:

优良的重复性及迟滞性
极高的稳定性、可靠性
极强的耐化学活性、强耐渗透性


三、适用场合:

适用于航空航天、石油化工领域以及其他行业,具有强腐蚀性、强氧化性、强耐渗透性、高危险性、以及特设介质的相对压力液位测量。


四、技术参数

测量介质:气体、液体等流体
测量范围:0~5kPa-100MPa全量程覆盖
压力类型:液位、表压、绝压、差压等
过压保护:≤2X;≤5X@高可靠;≤10X@高过载
输出信号:4~20mADC二线制@12VDC~36VDC,典型为24VDC;0/1~5/10VDC、0~10/20mADC三线@@12VDC~28VDC,典型为15VDC;负载电阻:4~20mA RL=(U-14)/0.02-R(U为电源电压,R为电源内阻)0~5V RL≥300Ω
防爆级别:本安EXiaIICT5
补偿温区:-10℃~+70℃
工作温区:-20℃~+80℃
现场显示:(可选)
数字表:3 1/2位液晶显示
3 1/2位数码显示
指针表:压力显示
百分比显示


五、变送器性能参数分档

性能参数      分档             A       B      C       D
精度等级/%                    1.00    0.50   0.25    0.15
基本误差/±%FS                1.00    0.50   0.25    0.15
回程误差/%FS                  0.50    0.30   0.20    0.10
零位温度系数/X10-4/℃.FS      5.00    3.00   2.00    1.00
灵敏度温度系数/X10-4/℃.FS    5.00    3.00   2.00    1.00
零位时漂/%FS/8小时           0.30     0.20   0.10    0.05
零位长期时漂/%FS/年           0.50    0.30   0.20    0.10
