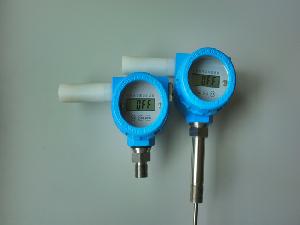

无线数字压力温度变送器


一、概述产品
CYG5000-III系列数字压力仪表采用进口传感器,性能优越,具有精度 高、抗腐蚀、抗冲击、耐震动、长期稳定性好等优点。其信号处理电路是由最新超低功耗MCU和信号处理芯片及电源管理芯片组成。仪表采用大容量高性能锂电池供电,寿命长,也可接外电源供电。采用独特的“缓冲、吸附、放流、抑制”防雷击电路,该防雷技术在长庆油田使用过程中取得了良好的防雷效果。产品在生产过程中,注重每一个细节;产品出厂前,经过了高低温老化、应力老化等工艺,确保了产品的稳定性。

CYG5000-III系列数字压力仪表广泛适用于石油、化工、航空、航天、军工、纺织、冶金、矿山、轻工、医药、电力、环保、市政、食品、卫生等行业和科研领域的全天候恶劣环境下,尤其适用于具有腐蚀性、冲击性、震动性等应用场所,是传统机械式指针压力表和普通压力变送器的理想替代产品。

采用高性能锂电池供电,电池寿命1~2年。可扩展通讯输出功能(主动报送),无需外电源供电。


二、产品应用
   ◆ 适合无法提供外电源的野外或恶劣环境下全天候采集和通讯
   ◆ 满足腐蚀性、冲击性、震动性等场所压力显示
   ◆ 满足实验室和工业现场高精度压力采集需求
   ◆ 替代传统指针压力表,可做标准压力表
   ◆ 特别适合油田注水井口压力采集


三、特点
   ◆ 针对爆炸性危险场所而设计的数字化传感器,根据需要可选择温度、压力等具体功能产品。
   ◆ 应用力敏、温敏、无线数字通讯、低功耗单片机、隔爆等技术,对温度、压力物理量进行远程在线测量。信号通过无线传输,可靠性高,抗干扰能力强。
   ◆ 内置3.6V 8500mAH 高能量电池,电池低电压提示,电池电压远程监测;
   ◆ 低功耗设计,睡眠、事件触发唤醒自动切换。可通过参数设置实现方便组网的轮巡上报方式、定时主动上报方式、根据设定报警门限主动实时上报等工作模式及功能;
   ◆ 低功耗LCD 显示;
   ◆ 隔爆设计;
   ◆16位A/D高精度信号采集电路;
   ◆ 符合工业环境户外使用的设计。


四、 性能指标
1、测量范围:0~150MPa(可根据用户需求订制)
2、输出信号:433M无线传输方式,16个波段可选,无线传输距离空旷地带>300米,发射电流35mA
3、精度等级: 0.25级,0.5级
4、过压能力:1.1-2倍
5、显示:4位低功耗LCD,待机电流<20uA。
6、无线通信频段:430-450MHz
7、无线通信距离:无线传输距离空旷地带>300米,发射电流35m
8、介质温度:-40℃~+85℃
9、工作环境温度:-30℃~+70℃,湿度:<90%RH
10、供电电池:3.6V/8.5AH一节2号工业锂电池
11、电池使用寿命:待机电流<20uA,20秒通讯一次,电池可用>=1年,1分钟通讯一次,电池可用>=3年
12、过程连接:M20X1.5(外螺纹),或用户订制。
13、防爆等级:EXibIIBT4 。

五、外形尺寸图

六、安装
首先将安装传感器位置的管道阀门关闭;然后用生料带缠绕在传感器螺纹接头上;旋入传感器到管道接头内;开启管道阀门确认无渗漏现象。


七、电池更换方法
如外形结构图所示,旋开后盖,电池通过白色接插件连接。该接插件有锁扣和方向性,请注意使用;
电池接入回路后,液晶正常显示,表示电池接入成功;
旋紧拆开的后盖。


八、设备安装注意事项
传感器的日常维护,主要是更换电池。可以通过远程无线采集获知电池电压信息,也可在液晶上观察到,当电池电压低于 2.6V时,就需要更换电池了。
传感器长时间不用请断开电池。
电池接入方式前面已经描述,天线在电池后盖内,打开电池后盖即可看见。电池接入后,恢复后盖.



接收及通信协议


一、无线RTU接收仪外形图


二、技术参数
1、接收来自无线压力,温度变送器的433M无线信号
2、最大挂接压力温度变送器数量32台
3、通讯协议:MODBUS-RTU
4、通讯接口:RS485
5、电源:8—30V直流
6、433M无线传输方式,16个波段可选
7、无线传输距离空旷地带>300米


三、无线RTU MODBUS 地址分配


地址

内容

读写

测控范围

备注

00H

1#压力表压力值

只读

-1999—9999

×0.01(MPa)

01H

1#压力表小数点位

只读

0--3



02H

1#压力表电池电压

只读

0—999

×0.01(V)

03H









04H









05H









06H









07H









08H

1#温度表温度值

只读

-1999—9999

×0.1(℃)

09H

1#温度表小数点位

只读

0--3



0AH

1#温度表电池电压

只读

0—999

×0.01(V)

0BH









0CH









0DH









0EH









0FH









10H

2#压力表压力值

只读

-1999—9999

×0.01(MPa)

11H

2#压力表小数点位

只读

0--3



12H

2#压力表电池电压

只读

0—999

×0.01(V)

13H









14H









15H









16H









17H









18H

2#温度表温度值

只读

-1999—9999

×0.1(℃)

19H

2#温度表小数点位

只读

0--3



1AH

2#温度表电池电压

只读

0—999

×0.01(V)

1BH









1CH









1DH









1EH









1FH









    ……..

……..

……..

……..

……..

 ……..

……..

……..

……..

……..

F0H

16#压力表压力值

只读

-1999—9999

×0.01(MPa)

F1H

16#压力表小数点位

只读

0--3



F2H

16#压力表电池电压

只读

0—999

×0.01(V)

F3H









F4H









F5H









F6H









F7H









F8H

16#温度表温度值

只读

-1999—9999

×0.1(℃)

F9H

16#温度表小数点位

只读

0--3



FAH

16#温度表电池电压

只读

0—999

×0.01(V)

FBH









FCH









FDH









FEH









FFH
