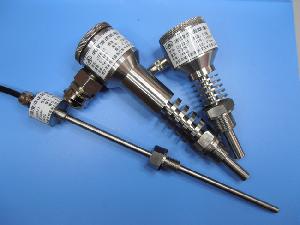

CYG6223温度压力变送器

点击次数:更新时间:2014-03-31 23:03:57【打印】【返回】

  • 产品型号:
  • 产品价格:
  • 概述
  • 特性
  • 参数
  • 电器连接
  • 尺寸
  • 选型指南

CYG6223温度压力变送器



1、概述:
  ·CYG62XX系列热电阻温度变送器是DDL-S系列仪表中的现场安装式温度变送单元。它采用二线制传送方式,输出与被测温度成线性4-20mA电流信号。变送器可安装于热电阻的接线盒与之形成一体化结构,也可单独安装于仪表盘作转换单位。新一代温度变送器可广泛应用于石油,化工,纺织,冶金,机电,电子,航空,食品加工,医学工程等工业和科研领域,进行自动化温度检测,变送和控制。
  · 该温度变送器业经国家级仪器防爆安全监督检验站(NEP SI)认可。符合GB3836.1-2000、GB3836.4-2000标准所规定的要求。

2、主要特点
  ·采用硅橡胶或环氧树脂密封结构,因此耐震、耐湿、适合在恶劣的现场环境安装使用。
  ·现场安装在热电偶、热电阻的接线盒内使用,直接输出4-20mA、0-10mA的输出信号。这样既节约了昂貴的补偿导线费用,又提高了信号远距离传输过程中的抗干扰能力;
  ·热电偶变送器具有冷端温度自动补偿功能;
  ·精度高、功耗低,使用环境温度范围宽,工作稳定可靠;
  ·适用范围广、既可以与热电偶、热电阻形成一体化现场安装结构,也可以作为功能模块安装在检测设备中和仪表盘上使用;
  ·智能型温度变送器可通过HART调制解调器与上位机通讯或与手持器和PC机对变送器的型号、分度号、量程进行远程信息管理、组态、变量监测、校准和维护功能;
  ·智能型温度变送器可按用户实际需要调整变送器的显示方向,并显示变送器所测的介质温度、传感器值的变化、输出电流和百分比例。

3、工作原理:
    热电偶或热电阻传感器将被测温度转换成电信号,再将该信号送入变送器的输入网络,该网络包含调零和热电偶补偿等相关电路。经调零后的信号输入 到运算放大器进行信号放大,放大的信号一路经V/I转换器计算处理后以4-20mA直流电流输出;另一路经A/D转换器处理后到表头显示。变送器的线性化电路有两种,均采用反馈方式。对热电阻传感器,用正反馈方式校正,对热电偶传感器,用多段折线逼近法进行校正。一体化数字显示温度变送器有两种显示方式。LCD显示的温度变送器用两线制方式输出,LED显示的温度变送器三线制方式输出。

4、技术参数
 1、输入信号:热电偶:K、E、J、B、S、T、N。热电阻:Pt100、Cu50、Cu100(三线制、四线制)。智能型温度变送器的输入信号可通过手持器和PC机任意设置;
 2、输出信号:在量程范围内输出4-20mA直流信号,与热电偶或热电阻的输入信号成线性或与温度成线性。智能型温度变送器输出4-20mA直流信号同时叠加符合HART标准协议通信;隔离式温度变送器:输入与输出相隔离,隔离电压500V,增加了抗共模干扰能力,更适合与计算机连网使用;
 3、基本误差:0.5%FS、0.2%FS、智能型0.1%FS;
 4、接线方式:二线制、三线制、四线制;
 5、显示方式:四位LCD显示现场温度,智能型四位LCD可通过PC机或手持
 器设定使之显示现场温度、传感器值、输出电流和百分比例中的任一种参数;
 6、工作电压:普通型号12V-35V,智能型12V-45V,额定工作电压为24V
 7、允许负载电阻:500Ω(24VDC供电);极限负载电阻R(max)=50(Vmin-12),
例如在额定工作电压24V时,负载电阻可在0-600Ω范围内选择使用。
 8、工作环境:
    a:环境温度-25-+80℃(常规型)
             -25-+70℃(数显型)
             -25-+75℃(智能型)
    b:相对湿度:5%-95%
    c:机械振动f≤50Hz, 振幅≤0.15mm
    d:无腐蚀气体或类似的环境;
 9、 环境影响系数:δ≤0.05%/℃。



5、测温范围


类 别

材 质

分 度 号

测 量 范 围

热
电
偶

镍铬-康铜

E

0-1000℃范围内任选

镍铬-镍硅

K

0-1300℃范围内任选

铂铑10-铂

S

0-1600℃范围内任选

铂铑30-铂铑6

B

0-1800℃范围内任选

铜-康铜

T

0-400℃范围内任选

铁-康铜

J

0-1200℃范围内任选

热
电
阻

铜热电阻

Cu50

-50-+150℃范围内任选

铜热电阻

Cu100

-50-+15℃范围内任选

铂热电阻

Pt100

-200-+600℃范围内任选



6、型号代码及说明



型  号  说  明

CYG62

温度变送器

传感器

1

 适配K型热电偶/热电阻适配Pt100

2

 适配E型热电偶/热电阻适配Cu100

3

 适配J型热电偶/热电阻适配Cu50

4

 适配B型热电偶

5

 适配S型热电偶

6

 适配T型热电偶

7

 适配N型热电偶

8

 用户自定

电路类别

0

 隔离型

1

 非隔离型

安装方式

0

 一体化

1

 专用型

2

 挂壁型

3

 导轨型

温度变送器

0

一体型

1

智能型

2

数显型

3

指针型

4

智能数显型

5

智能指针型

6

带HART协议型



7、接线及调整
变送器的接线原理如图所示。端子4接24V电源正端、端子3为4~20mA电流输出端,该端经负载电阻R1后回到24V电源负端。端子1、2接热电阻,或2接热电偶正,1接热电偶负。变送器有零点及量程调节电位器,便于用户进行微量调整。



8、校验方法
  ·用于爆炸危险场所时,请注意防爆标志与防护等级;
  ·机电一体化温度变送器安装的环境必须是在-20-+70℃内,当周围环境温度太高时,SBWZ/R信号转换器和显示模块可以与热电阻或热电偶分离安装。我厂配有分离安装变送器的专用防爆盒。
  ·加电前,请仔细检查电源的正负极性,不能接错,否则可能造成不可知的后果。
  ·信号转换器模块用环氧树脂灌封固化,以加强其防震性能,并防湿、防腐、防潮。
  ·温度变送器使用六个月后需进行校验。
a、热电阻温度变送器校验方法
  ·设备要求:数字电压表一台;
  ·按系统连接方法接线;
  ·根据变送器铭牌上标明的传感器和量程范围,输入相应的阻值,使输出为1V和5V(可分别调整零点电位器和满度电位器);
  ·按量程十等分点输入各电阻值,检查各温度输出是否符合精度范围;
  ·按说明书技术指标进行测试,应符合技术要求。
b、热电偶温度变送器校验方法
  ·设备要求:数字电压表一台;
  ·按系统连接方法接线;
  ·根据变送器铭牌上标明的传感器和量程范围,输入相应的阻值,使输出分别为1V和5V(可分别调整零点电位器和满度电位器);
  ·按量程十等分点输入各电势值,检查各温度输出是否符合精度范围;
  ·按说明书技术指标进行测试,应符合技术要求。


9、订货须知
 特殊规格订货中经双方协商决定。
 可根据用户需要配有相应材质的保护管。如刚玉管或高铝质保护管。
 如果有其他特殊要求请在订货时注明。
  ·使用环境温度:-20-70℃;
  ·功耗:≤0.5W
  ·防爆标志:d‖BT4
  ·防护等级:IP54
