CYG2314FT分体式结构液位变送器

点击次数:更新时间:2014-03-31 23:03:33【打印】【返回】

  • 产品型号:
  • 产品价格:
  • 概述
  • 特性
  • 参数
  • 电器连接
  • 尺寸
  • 选型指南

CYG2314系列液位变送器
投入式/铠装插入式/软铠装液位变送器


一、 特点
• CYG2314普通一体式投入液位变送器,投入液体中的传感器部分为全密封不锈钢结构,导气电缆为聚乙烯或丁晴橡胶材料。
• CYG2314FT分体式结构液位变送器,投入液体中的传感器部分为全密封不锈钢结构,电子线路壳体为铸铝结构件或工程塑料。安装于方便接线的地方,便于调校和接线。
•CYG2314CR型插入式液位变送器,插入部分为直径为19mm食品级304不锈钢管铠装防护,标准法兰安装,可现场显示,现场调校。
•CYG2314RG型分体式柔性软管投入式液位变送器,电缆保护为304不锈钢柔性软管铠装。
• •防爆型产品符合 GB3836.4 标准的 ExiaIICT6 要求,取得了防爆合格证;

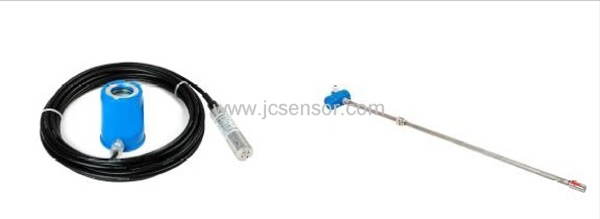

       CYG2314型  投入式液位变送器                         CYG2314CR 插入式液位器


    CYG2314RG  软铠装投入式液位变送器


二、概述
CYG2314/CYG2314FT/CYG2314CR/CYG2314RG型投入式/分体式/直管插入式/软管铠装液位变送器,由高性能扩散硅压阻式压力传感器作为测量元件,把与液位深度成正比的液体静压力准确测量出来,并经过信号调理电路转 换成标准(电流或电压)信号输出,建立起输出信号与液体深度的 线性对应关系,实现对液体深度的测量。产品精度高、体积小,直接投入液体中,即可测量出变送器末端到液面的液体高度,使用方 便。适用于石油、化工、电厂、城市供水、水文勘探领域的液位测量与控制。

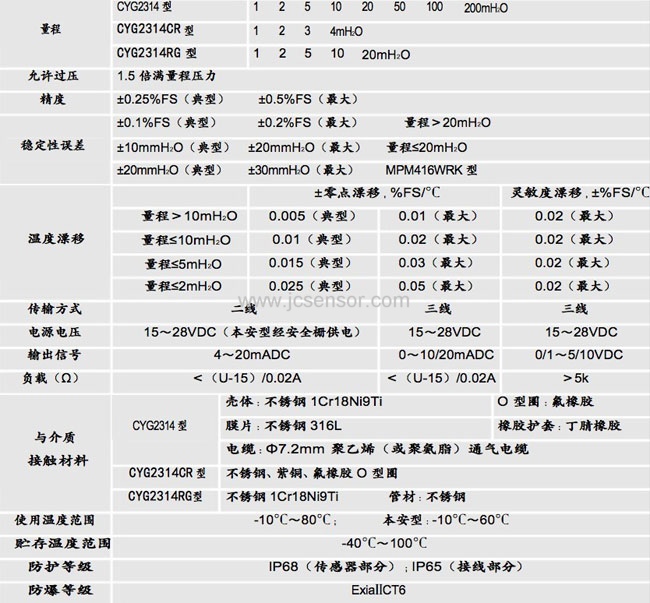

三、性能指标

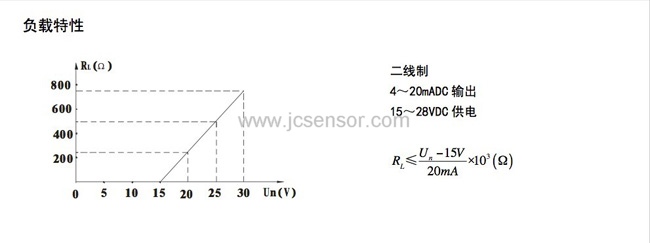

四、负载特性

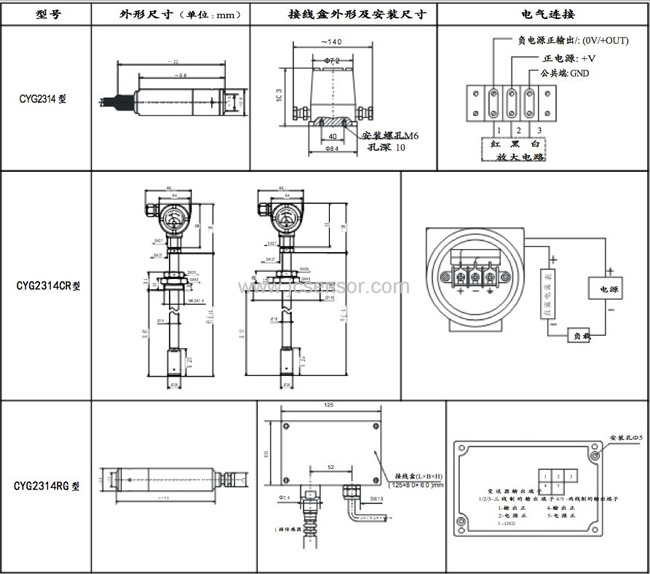

五、外形结构及电器连接

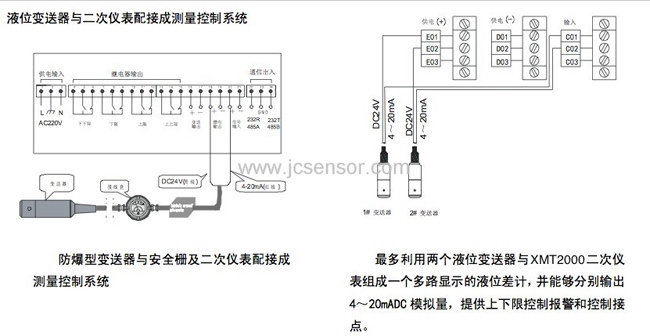

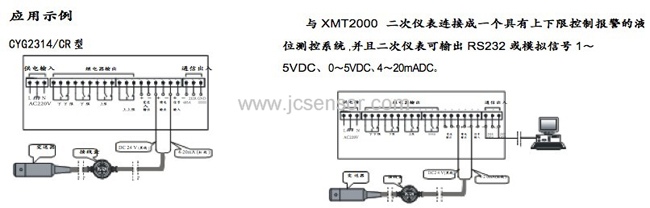

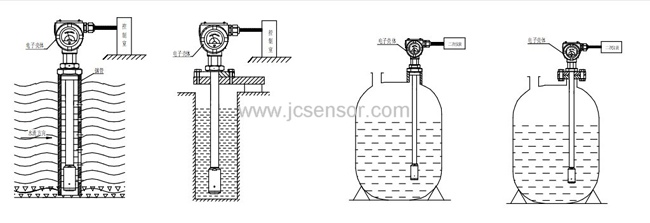

六、应用示例







CYG2314CR

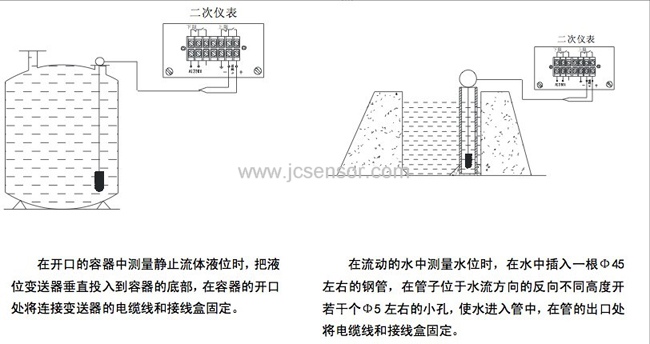

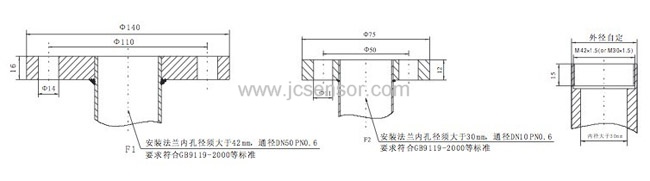

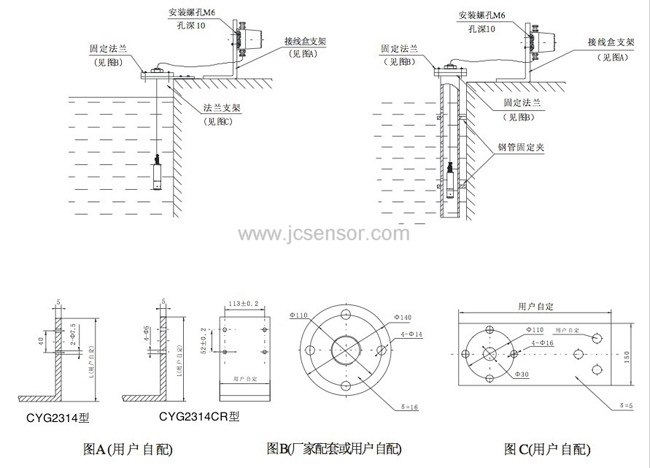

七、现场安装示意图 (单位:mm)
CYG2314/CR型


CYG2314RG型(用户现场安装自备法兰及螺纹尺寸)




八、使用方法
1、最好选择稳压电源单独供电。电源的稳定性影响着变送器的性能指标,最好将其误差控制在变送器允许误差五分之一以下。对于有特殊供电要求的产品,必须接特殊电源。
2、液位变送器信号线要采取带屏蔽的电缆,防止电磁波干扰。
3、按照正确的接线方法连接变送器,其通电时间要在十五到三十分钟。
4、如果液位变送器安装在水池、水塔等场合,可以将它的探头沉于水底,远离水流速过快的位置。
5、在有潜水泵等大波动场合使用的液位变送器安装最好使用插钢管的办法,钢管要固定牢固,钢管上每隔一段距离要开一个孔,钢管位置要远离进出水口。
6、接线盒要固定牢固,或装个固定的支架,要防于干燥、遮荫的地方,不能被雨淋
7、保护好通气电缆,不可以弯折或堵住,更不能损坏,多余的电缆可以在附近盘起来。
8、室外安装的液位变送器还要采取防雷措施。

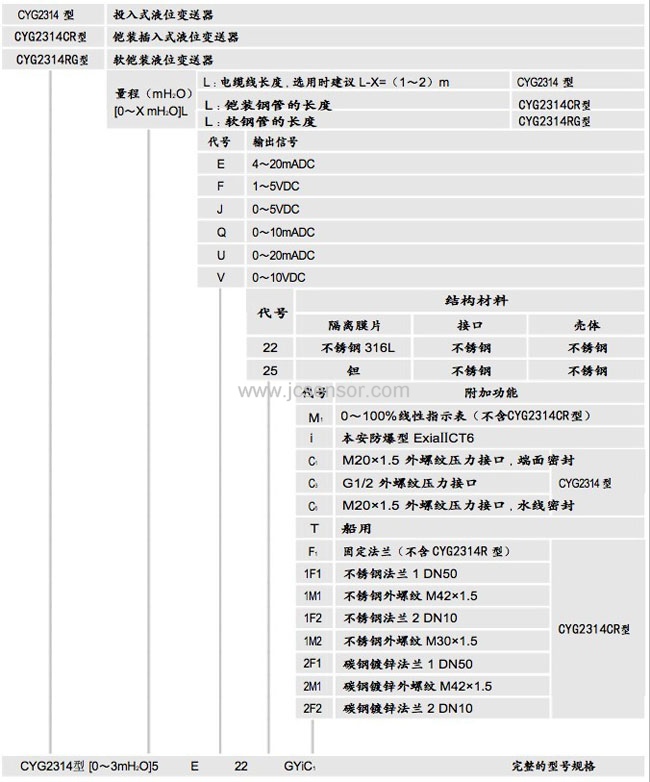

九、选型指南


十、选型提示
1、被测介质应与接触产品部分的材料相兼容,同时需要注明被测介质在测量状态时的密度(水除外)。
2、电缆线材质有两种,聚氨脂较为柔软,耐磨性好,可选择使用。在没有特殊注明要求的情况下,按聚乙烯电缆材料供货。
3、产品安装于多雷地区时,订货时应注明“防雷”,同时建议用户在现场加装防雷击保护装置,并确保产品及电源可靠接地。

4、CYG2314CR直管插入式液位变送器的铠装钢管长度超过 2m 时,因发货不便,将向用户提供分段安装钢管,由用户在现场自行装配。

5、CYG2314RG柔性软管投入式液位变送器,产品在安装使用中,请勿用强力拉、弯不锈钢软管,以防损坏软管或变送器。
6、特殊要求,敬请与本公司商洽,并在订单中予以注明。
