数字压力变送器使用说明

一、概述：

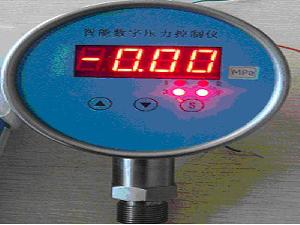

该数字压力变送器为采用单片微处理器C8051F350的智能仪器,外接一路压力传感器、4位数码发光二极管(0.5英寸)显示、3只触摸按键；可方便与微机通讯.操作简捷、读数直观
.
二、主要技术指标：
1:传感器范围：  0-±150mV。
                传感器激励电流:0.1-10mA(选配电阻)
                传感器激励电压:3-10V(选配电阻)
2:测量分辨力:   ±0.01mV。
3:测量速率:   50Hz。
4:存储间隔:   1-9999秒
5:存储容量:   512K(可扩展至1M)
6:存储格式:   64组数据(每组/4字节,二进制码)+实时日期时钟+存储间隔。
最多存131072组
7:输出电流：  信号电流：4-20mA(对地)
8:通讯：      RS485:MODBUS-RTU
9:输出控制：  四路继电器输出。
10:显示：     1、测量压力实时显示（常显）
     2、压力上上限显示（键控）
     3、压力上限显示（键控）
4、压力下限显示（键控）
5、压力下下限显示（键控）
6、通讯地址显示（键控）
11:功能按键： 3只触摸按键依次为:【加一】【移位】【设置】


12:电源电压： 直流12Ｖ-24V/100mA
13:控制器功耗：≤2.5Ｗ
14:环境温度：  -40℃...70℃
15:相对湿度：  ＜８０％

三、参数设置:
开机后,首先显示本机地址(例:32#):【A032】.显示持续7秒钟，然后进入测量状态.
1、7秒钟内,同时按下【设置+加一】,可修改全部工作参数。
显示:【H=00】:工作参数:00(闪烁).
【加一】:00-13加一循环。
【移位】:13-00减一循环。
【设置】:进入代号对应的参数显示修改。若代号=13:则存储后退出。
本仪器共13组参数,各代号对应工作参数如下(括弧内数字可通过【移位】显现):
【H=00】:【P003(2.00)】:通讯地址:1-255(小数位忽略)。默认值=32。
【H=01】:【P01.(0000)】:压力采样斜率。(可自动校准) 。默认值=1。
【H=02】:【P00.(0000)】:压力采样零点。(可自动校准) 。默认值=0。
【H=03】:【P01.(0000)】:电流输出20mA校准。默认值=1。
【H=04】:【P00.(0000)】:电流输出4mA校准。默认值=0。
【H=05】:【P005(0.00)】:额定压力:对应20mA电流输出。默认值=50 MPa。
【H=06】:【P000(0.00)】:最小压力:对应4mA电流输出。默认值=0 MPa。
【H=07】:【P006(4.00)】:压力上上限。默认值=60 MPa。
【H=08】:【P005(0.00)】:压力上限。默认值=50 MPa。
【H=09】:【P001(0.00)】:压力下限。默认值=10 MPa。
【H=10】:【P000(5.00)】:压力下下限。默认值=5 MPa。
【H=11】:【P003(0.00)】:存储间隔。默认值=30秒。
【H=12】:【P000(2.00)】:采样值小数位数。默认值=2（xxxx.xx）。
修改方法:首先选定需要修改参数的代码，再按【设置】进入相应参数修改。
显示: 【H=10】à【Pxx.x(xxx)】
【加一】:闪烁位加一循环。
【移位】:闪烁位右移循环。
显示【Pxx.x(xxx)】时,使闪烁位循环右移一位,当移位前闪烁位已经在最左端时，则参数整体左移一位，闪烁位仍在最左端不变即:【Pxx.*(xxx)】->【(P)xx.x*(xx)】->【(Px)x.xx*(x)】->【(Pxx.)xxx*】->【*xx.x(xxx)】.括弧内数据是隐藏的。
【设置】:确认当前参数。返回代号显示状态。
 [P]表示[+]号, 闪烁位为当前可修改位；本仪器有4位数码管,一次显示4位数字,采用浮动显示方法达到可修改7位数据目的。
注：以上各项参数须有关技术人员进行操作，非专业人员请勿修改！
2、 7秒钟内,同时按下【设置+移位】,可修改实时时钟。显示:
【10.06.(01)】:10年06月01日
【加一】:闪烁位加一循环。
【移位】:闪烁位右移循环。
【设置】:确认当前日期。进入时分秒修改。显示:
【08.30.(50)】:08时30分50秒。
【加一】:闪烁位加一循环。
【移位】:闪烁位右移循环。
【设置】:确认当前时钟并存储。退出修改状态。
3、7秒钟内, 【三只键同时按下】:可清除存储指针,从零起存。
4、7秒钟内,无键按下则进入运行状态。

四、运行：
仪器显示：【xx.xx】(MPa)。(数据大于零则省略‘+’号)
小数位是预置的(见参数【H=12】,一般在0至3之间!):
=0:【xxxx.】;=1:【xxx.x】;=2:【xx.xx】;=3:【x.xxx】
1、采样:以50赫兹速率采样从传感器输入的0-±150mV电压信号,并进行计算校正。
2、显示: 每0.1秒刷新一次采样数据。
3、存储:根据第11号工作参数定时存储一组采样数据至RAM中(掉电即失),每满64组则转存至FLASH中(掉电保存),同时存入该64组数据记录的起始日期、时钟及采样间隔。然后将下64组数据记录的起始日期、时钟及采样间隔预存至RAN中。
注意:数据记录均以64组为一个整体,每次上电或修改参数后均从零开始存入。即:掉电或修改任何参数后可能导致最多有63组已经存入RAM中的数据记录丢失！
运行状态,各按键功能如下:
【设置】:本机通讯地址显示【Axxx】
【加一+设置】:压力上上限显示。
【加一】:压力下限显示。
【移位】:压力上限显示。
【移位+设置】:压力下下限显示。
【三只键同时按下】: 进入自动校准。(暂停数据记录)
键抬起后即恢复当前采样数据显示。

五、自动校准：(小数点闪烁)
三只键同时按下,则进入自动校准功能,设定的量程下限忽略(以零计算)。
【加一+移位】: 归零。压力斜率校准值=1.00000;压力零点补偿值=0.00000
【移位】: 压力零点补偿值自动校准:压力传感器空载时按下。按下后,当前的压力显示=0。零点被记录。
【加一】: 压力斜率自动校准:加压至额定压力时按下。按下后,当前的压力显示=标准压力计显示。斜率被记录。
【设置】: 确认当前零点及斜率参数存储、存储指针(64组)清零并退出自动校准状态。
注意校正顺序:先零点后斜率!并且需要反复几次。

六、报警输出:
根据采样的压力值大小与四种上下限比较,若有超出,则有相应四路继电器吸合.

七、RS485串行通讯:(与微机RS232口接驳需RS232/RS485转换器)。
遵守MODBUS通讯协议，RTU码方式；命令码:0x03、0x04、0x16。
8位数据位，1位停止位;偶校验。波特率=9600bps。
上传实时采样数据: 例:本机地址=32[0x20]。
上位机发出0x04指令:(数据长度=0x02];压力=26.528MPa)。
命令格式:[仪器地址+命令码+寄存器地址+数据长度+CRC校验码]。
[0x20 0x04 0x00 0x00 0x00 0x02 CRCH CRCL]。
仪器回应相应数据:
命令格式: [仪器地址+命令码+数据长度+压力采样数据+CRC校验码]。
[0x20 0x04 0x04 0x00 0x1A 0x00 0x34 CRCH CRCL]。
注意:采样压力:26.528MPa=0x00 0x1A 0x02 0x10。
前两个字节表示整数部分，后两个字节表示小数部分。
最高位为符号位0表示正;1表示负。
即:-26.528MPa=0x80 0x1A 0x02 0x10。
上传记录:
上位机发出0x04指令:(数据长度须=132[0x84])
命令格式:[仪器地址+命令码+寄存器地址+数据长度+CRC校验码]
[0x20 0x04 0x00 0x00 0x00 0x84 CRCH CRCL]
寄存器地址:0-2047(x64组;最多可存131072组;若满则从零又开始循环)
仪器回送【64组历史记录+起始日期、时钟、采样间隔】等264字节数据。
命令格式: [地址+命令+数据长度+64组记录+起始日期+时钟+采样间隔+CRC校验码]
 [0x20 0x04 0xFF (64组记录+起始日期+时钟+采样间隔) CRCH CRCL]
注意: 数据长度实际应=264!但由于一个字节无法表示(<256),所以，以0xFF表示(这与MODBUS通讯协议有区别！)。
上传工作参数:共计13组参数52字节
上位机发出0x03指令:
命令格式:[地址+命令+寄存器地址+数据长度+CRC校验码]
例:[0x20 0x03 0x00 0x00 0x00 0x1A CRCH CRCL]
仪器回送13组工作参数:
命令格式: [地址+命令+数据长度+13组工作参数(52字节)+CRC校验码]
 [0x20 0x03 0x34 (13组工作参数52字节) CRCH CRCL]
下载工作参数:共计13组参数52字节
上位机发出0x16指令:
命令格式:[地址+命令+寄存器地址+数据长度+13组工作参数(52字节)+CRC校验码]
[0x20 0x16 0x00 0x00 0x00 0x34 (13组工作参数52字节) CRCH CRCL]
仪器回送信息到PC:
命令格式: [地址+命令+数据长度+CRC校验码]
[0x20 0x16 0x34 CRCH CRCL]
全部13组工作参数存储刷新(重新记录)。

八、电流输出:
根据压力设定范围确定输出4-20mA电流。小于最小压力则恒定输出4mA,大于额定压力则恒定输出20mA。

九、注意事项：
由于该仪器属高科技产品,在使用中应由专业人员操作!该仪器采用微机控制,如出现故障,须请专业人员或通知我方派专人维修.

附：压力传感器线性人工修正方法:
首先,应置斜率值=1.00000;零点值=0.0000(见参数设置一节，修改H==1,2两项).然后,使压力传感器处于空载中,待稳定后记住当前压力显示值(例:00.05MPa).然后,加载至满量程的90% (例:32.00MPa). 待稳定后再记下当前压力显示值(例31.52MPa).即可以计算出压力传感器斜率=32.00/(31.52-00.05)≈1.01684;零点=00.05*1.01684≈-0.05084(注意零点极性相反！).
