CYG3000YLKG/CYG3000YLKGT压力开关,传感器,变送器
点击次数:更新时间:2014-03-31 23:03:10【打印】【返回】

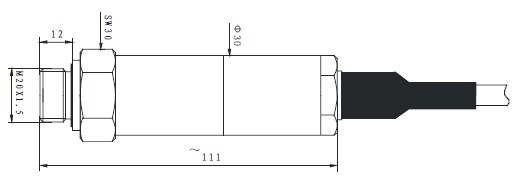

CYG3000YLKG压力开关传感器,变送器 CYG5000YL系列电子式压力开关 一、产品特点 ·全不锈钢结构设计,传感器隔离膜片为不锈钢316L,介质兼容性强; ·整体结构符合IP65防护要求; ·体积小、安装使用方便,可调整开关设置点; ·可提供NPN型和PNP型两种工作模式。 二、概述 该产品以四线制继电器的形式向用户提供了一个与压力控制点相应的电信号,用于驱动后续继电器或向后续电子线路提供开关信号以实现系统压力控制。适用于石油、化工、冶金、交通、电力等流体压力的控制。 三、性能指标 1. 控制范围: -0.1…0~0.01…100MPa 2. 控制精度: ±1%FS(迟滞+重复性) 3. 开关迟滞: ≤±1%FS 4. 供电电源: (12~24)VDC 5. 负载电流: (4~40)mA 6. 漏电流(关断电流): ≤4mADC 7. 内部压降: ≤8VDC 8. 重 复 性: ≤±0.5%FS 9. 温度特性: ≤±1%FS 10.工作温度: -10℃~80℃ 四、工作模式 CYG5000YL系列型有以下两种工作模式 1.常开型:被测压力≥设定压力时,输出电流=负载电流 2.常闭型:被测压力≤设定压力时,输出电流=负载电流 其余压力状态时,输出电流=漏电流 工作时必须接负载,在实际应用中负载电阻因在200Ω~3kΩ之间,功率≥1/2W。配接感性负载时,应在负载两端并入适当电容。 五、产品外形图

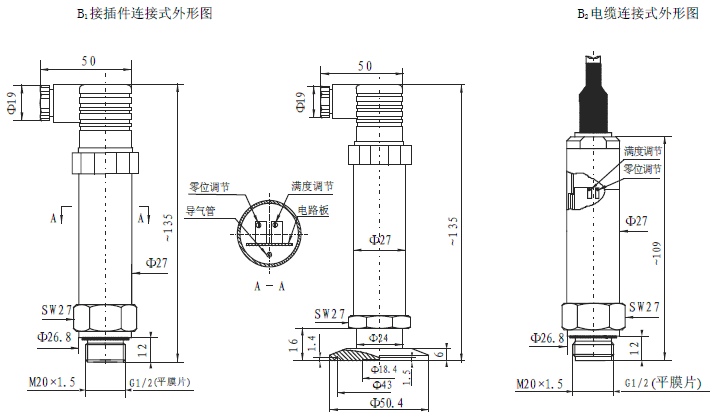

隔爆型产品的外形图 单位(mm)
六、选型提示 1、建议控制点设定值大于10%F.S,以确保控制点稳定性。 2、选择差压型产品时,建议被测点与产品之间安装三阀组,保证介质缓慢均匀的加在产品正、负压腔上。 3、特殊要求,敬请与本公司商洽,并在订单上予以注明。
