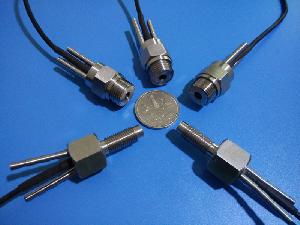

CYG41000SL系列水冷式高温高频压力传感器、变送器

点击次数:更新时间:2016-03-29 13:03:59【打印】【返回】

  • 产品型号:
  • 产品价格:
  • 概述
  • 特性
  • 参数
  • 电器连接
  • 尺寸
  • 选型指南

CYG41000SL系列水冷式高温高频压力传感器、变送器



一、概述



CYG41000SL水冷式高温高频压力传感器,在军事工程、化爆试验、石油勘采与试井、材料、力学、土木工程学、岩土力学、创伤医学、液压动力机械试验等科学试验与现代化仪器仪表中,需要不失真地测量一些变化频率高、压力波形上升快陡的动态压力波形与幅值、有效值,这就要求所用压力传感器具有高的固有频率、极短的上升时间和宽广优良的响应频带,以保证足够的动态测压精度,本系列产品即是为此设计开发的,它利用微机械加工技术使得集成硅膜片有效尺寸小,固有频率高;有优良的弹性力学特性,综合性能优于压电动态压力传感器,成为动态测试中压电压力传感器的换代产品。美国军标和我国军标在爆轰动态测量标准中都推荐首选压阻式压力传感器。



二、特 点:

采用水冷式结构及感压膜片齐平特殊准平膜感压膜封装设计,消除管腔效应,因而传感器耐高温、频响高。

该系列压力传感器、变送器是为满足用户在响应频率、外形结构、工作温度等方面特殊要求而设计的产品。以耐温度特性将其定义为中高温压力传感器等。这种产品由于要满足用户的多重要求,变送器在结构上常常多采用分体式结构。

小了频率损耗。从而获得很高的响应频率和上升时间,是测量高频动态压力的理想产品。

1.2 特点

●高的频率响应范围;

●宽的通频带;

●宽的工作温区;

●量程覆盖广;

●产品性能长期稳定性好。

1.3 使用场合

石油、化工、航空航天、材料力学、土木工程、医疗器械、爆破试验、液压试验等流体压力的测量。

1.4传感器主要技术参数

测量介质:气体、液体等流体

测量范围:0-±1.0kPa、±2.5kPa…0 ~100MPa

过压范围:≤1.5X普通; ≤5X@高可靠

          ≤10@高过载

恒流供电:6-10mADC or 1-2mADC

恒压供电:15VDC or 12VDC

零位输出:VOS-±10mV

满程输出:VFOS=100mV±40%

                50mV±40%@低微量程

绝缘电阻:100MΏ@50VDC

长期稳定性:≤0.2FS/年

测量对象:对不锈钢、氟橡胶、DG-3S万能胶兼容的气体,液体等流体

1.5 传感器、变送器产品按性能参数分档表

性能参数       分档                               A               B           C          D

非线性/±%FS                                    1.00        0.50      0.20       0.10

不重复性、迟滞/±%FS                    0.20        0.15      0.10       0.04

零位温度系数/X10-4/℃.FS             5.00        3.00      2.00       1.00

灵敏度温度系数/X10-4/℃.FS         5.00        3.00      2.00       1.00

零位时漂/%FS/8h                            0.20        0.15      0.10       0.10

综合精度%FS                                    1.0          0.5      0.25       0.15

1.6 传感器、变送器的频率响应特性表

压力范围                                                                 传感器固有频率/Hz          变送器响应频率/Hz                      典型应用

0-5kPa,10kPa, 25kPa….400KPa                    100,200K                      0-20KHz,200K(max)         空气动力学

0-0.5MPa,4.0MPa                                                 300-750k                        0-100K                                         创伤医学

0-5MPa,10MPa                                                   700k-1000k                       0-120K                                        采油和发动机

0-16mPa,40MPa                                                800-1200K                         0-120K                                        水轮机叶片冲击力

0-60MPa,100MPa                                                 0-1200K                           0-120K                                         高频土应力

1.7 传感器、变送器外形

●传感器接口螺纹M8*1、M10*1…M20*1.5等,也可根据用户需求加工。

●直径大于25毫米可做一体结构。

1.8注意事项

  该系列传感器是为特殊高温场合设计的水冷式高温高频压力传感器、变送器,测试前,应先联通水管,开通水阀,保持水冷系统正常流通,水压不小于150kPa压力,方可进行测试,否则,会造成传感器永久损坏。
