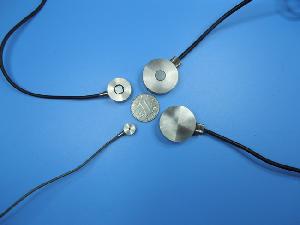

CYG4100TY高频土应力传感器

点击次数:更新时间:2014-03-31 23:03:59【打印】【返回】

  • 产品型号:
  • 产品价格:
  • 概述
  • 特性
  • 参数
  • 电器连接
  • 尺寸
  • 选型指南

CYG4100TY高频土应力传感器,CYG4XXX系列特种压力传感器、变送器



该系列压力传感器、变送器是为满足用户在响应频率、外形结构、工作温度等方面特殊要求而设计的产品。以响应频率特点将其定义为微型探针型压力传感器、薄饼型压力传感器等,以耐温度特性将其定义为中高温压力传感器等。这种产品由于要满足用户的多重要求,变送器在结构上常常多采用分体式结构。



1.高频动态压力传感器


1.1 概述

这个系列的传感器利用半导体硅极高的杨氏弹性模量和优良的力学特性制成,使传感器具有很高的固有频率,结合本公司先进的内部,外部结构设计,减小了频率损耗。从而获得很高的响应频率和上升时间,是测量高频动态压力的理想产品。



1.2 特点

高的频率响应个动态测量;宽的通频带;宽的工作温区;量程覆盖广;产品性能长期稳定性好。



1.3 使用场合

石油、化工、航空航天、材料力学、土木工程、医疗器械、爆破试验、液压试验等流体压力的测量。



1.4 传感器产品按性能参数分档表

性能参数        分档             A          B         C          D

非线性/±%FS                    1.00        0.50      0.20       0.10

不重复性、迟滞/±%FS            0.20        0.15      0.10       0.04

零位温度系数/X10-4/.FS        5.00        3.00      2.00       1.00

灵敏度温度系数/X10-4/.FS      5.00        3.00      2.00       1.00

零位时漂/%FS/8h                 0.20        0.15      0.10       0.10



1.5 传感器变送器的频率响应特性表

压力范围       传感器固有频率/Hz 变送器响应频率/Hz        典型应用

0-250,1000KPa     100,200K      0-20KHz,200K(max)   空气动力学

0-10,60MPa        300-750        0-100K                 创伤医学

0-10,60MPa        180-600        0-100K                 采油和发动机

0-40KPa,4MPa      50-300KHz                            水轮机叶片冲击力

0-200KPa,10MPa    0-100KHz                              高频土应力



2.微型、薄型、探针型特型压力传感器变送器



2.1 概述

本系列的传感器变送器是专门为那些在安装、测量是受到位置的局限或对所测流体的流场要求改变微小的用户设计的,其外形具有超薄,超小等特点,还可根据用户的需要另行设计。



2.2 特点

体积微小、或超薄、防水、防油性能好、动态频响高、工作温区宽、量程覆盖广。



2.3





适用场合

空气动力学研究、飞行器、发动机实验、风洞试验、流体力学及水工模型试验,水轮机及水下兵器实验生物医学,化爆或核爆冲击



2.4 外形及安装尺寸

该系列传感器主要依据用户要求及现场情况设计。



3.中高温压力传感器



3.1 概述

本系列传感器采用陶瓷、多晶硅、碳化硅、蓝宝石或溅射薄膜芯体制成,突破了传统的扩散硅传感器仅限于工作在温度低于120的环境中,适用于中温或高温环境中压力的测量。



3.2 特点

工作温区宽,(从-40 +250 瞬时高温可达250以上)高频特性优良(部分产品有很高的响应频率) 长期稳定性好。



3.3 适用场合

石油勘采、热能堪采、军事工程、工业控制、爆破试验、化工实验。



3.4 技术参数

测量介质:气体、液体等流体

测量范围:0-200Pa -100MPa

过压保护:3X; 5X@高可靠

          10@高过载

恒流供电:6-10mADC or 1-2mADC

恒压供电:15VDC or 12VDC

零位输出:VOS-±10mV

满程输出:VFOS=100mV±40%

                50mV±40%@低微量程

绝缘电阻:100MΏ@50VDC

长期稳定性:0.2FS/年

测量对象:对不锈钢,氟橡胶兼容的气体,液体等流体。



3.5 传感器产品性能参数分档表

    性能参数        分档             A          B         C          D

非线性/±%FS                    1.00        0.50      0.20       0.10

不重复性、迟滞/±%FS            0.20        0.15      0.10       0.04

零位温度系数/X10-4/.FS        5.00        3.00      2.00       1.00

灵敏度温度系数/X10-4/.FS      5.00        3.00      2.00       1.00

    零位时漂/%FS/8h                 0.20        0.15      0.10       0.10
